防水涂料
防水涂料是一种常见的混凝土防水方式，其原理是用水泥砂浆混凝土，在水化凝固过程中会产生许多毛细孔和微小裂纹，即水的通路。防水涂料的有效成分会封闭堵塞这些毛细孔和微小裂纹，使水泥砂浆混凝土自身就具有防水效果。
防水涂料的施工方法包括以下步骤：
1. 基面要求：基面须坚固、平整、无灰尘、无油污、无脱落物及其他松动物。
2. 基面处理：基面的蜂窝、孔洞、裂缝及上下水管周边等先用堵漏王调和的浆料填堵并抹平，尖锐的凸起物应铲除，阴阳角等节点处做成圆弧角。
3. 基面湿润：施工前，基面用水充分湿润 (但不能有积水)。
4. 配料搅拌：将粉料缓缓倒入配套乳液中，边倒边用电动搅拌器搅拌，充分搅拌3~5分钟直至形成无粉团的均匀浆料，静置10分钟使浆料充分熟化后再搅拌2分钟。
5. 细部节点增强处理：缝隙较大处及易变形的裂缝建议采用玻纤网格布作一布三涂增强处理或采用局部空涂法施工。

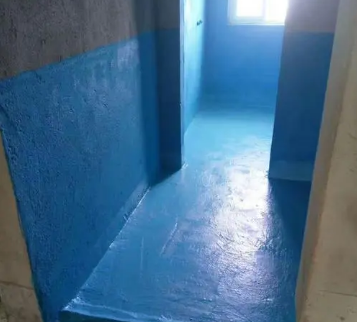

6. 大面积多遍涂刷：用棕毛刷将浆料均匀地涂刷于充分湿润但无明水的基面上，注意避免漏刷。
7. 蓄水试验：防水层施工完毕后，应认真检验整个工程的各个部分，应在涂层干固72小时后进行蓄水(淋雨)试验。
防水混凝土
防水混凝土是另一种常见的混凝土防水方式，其原理是通过调整混凝土的配合比，掺入防水剂或使用新品种水泥等方法提高自身的密实性、憎水性和抗渗性。
防水混凝土的配制方法包括以下步骤：
1. 普通防水混凝土：所用原材料与普通混凝土基本相同，但两者的配制原则不同。普通防水混凝土主要借助于采用较小的水灰比 (不大于0.6)，适当提高水泥用量（不小于320公斤/米3）、砂率 (35～40%)及灰砂比 (1:2～1:2.5)，控制石子最大粒径，加强养护等方法，以抑制或减少混凝土孔隙率，改变孔隙特征，提高砂浆及其与粗骨料界面之间的密实性和抗渗性[3]。
2. 外加剂防水混凝土：以硅酸盐水泥为基料, 加入无机或有机外加剂配制而成的防水砂浆、防水混凝土。
无论是使用防水涂料还是防水混凝土，其最终目标都是通过改变混凝土的孔隙结构和特性，使得混凝土自身就具有防水效果，从而实现对建筑物的长期保护。
131 0069 3561
